鋁合金集中熔化爐是鋁合金熔化和保溫一體 的專用設備。公司采購的是 3.0 t/h 集中熔化爐，通 過一臺 15 kW 的大風機供應 3 個熔化燒嘴及 1 個 保溫?zé)?，通過歐姆龍 CP1E 系列 PLC 控制系統， 實現熔化過程的自動化控制。公司熔化生產鋁合金 跟隨市場形勢變化，某一長段時期，鋁合金產品需 求下降，達不到熔爐 3 t/h 熔化率，長時間的非連續 投料生產，造成車間熔爐燃?xì)鈬嶄X消耗一度達到 120 m3 /t，為此非滿負荷生產時，如何降低能源浪費 與空耗，改善迫在眉睫。

1 熔化爐改善點分析

總結熔化爐存在能源消耗的問題，針對可能存 在能源浪費的設備構造和人為原因，分析確認得出 可以從三個方面進行改善或改造。

1.1 熔化爐排煙口敞口直排，熱量損失嚴重 排氣煙道沒有擋板，不管大小火熔化燃燒，很 大一部分熱量直接隨管路排出車間，浪費大，熔化 效率低。

1.2 非滿負荷生產，熔化燒嘴空燒，浪費嚴重 1）投料機正常投料時，依照原程序控制系統， 由排煙溫度控制器控制熔化燒嘴進行熔化燃燒，但 存在問題是，非滿負荷生產時，手動排氣溫度設置 過低時無法完成爐內鋁料熔化，設置過高時空燒現 象明顯，浪費極大。 2）每班次都需要定期清理熔化室內殘?jiān)鼱t料， 原操作需要手動設置很高的排氣溫度，保持熔化和 液路燒嘴持續燃燒，一段時間后，關閉燒嘴后清理 爐膛，操作不便且存在很多人為的不確定因素。 1.3 大功率風機供應鋁水保溫?zé)旌腿刍療?，? 能浪費嚴重 保持室鋁水需要時刻點火保溫，這樣助燃風機 需要常開，以保證鋁水溫度。設備配備一臺 15 kW 的大功率風機，設計功率和風量供應熔化和保溫共 計 4 個燒嘴，而非滿負荷生產時，很大部分時間只 需保持燒嘴運行，由此而造成燃?xì)饧半娔艿暮艽罄? 費。

2 熔化爐節能改善過程

2.1 排煙煙道改造 在排煙煙道部分增加排氣煙道擋板閥 + 蝶閥 馬達（如圖 1 所示），然后從爐體煙道旁位置連接管路，接通壓力傳感器（如圖 2 所示），規格 0～100mbar輸出連接至熔爐控制柜內壓力控制器裝置（如圖 3所示），調試中根據實際爐腔測定壓力設置上下限值驅動蝶閥馬達，從而控制煙道擋板閥自動控制。根據生產車間熔爐密閉情況，將壓力傳感器采集數據輸入壓力控制器，設置煙道擋板閥開關壓力值H1 為 250，H2 為 400（比例放大 100 倍，為了更加靈敏的檢測爐腔壓力變化），盡量保證爐腔內熱損失最小。

2.2 熔爐程序方面改善

2.2.1 配合排氣煙道擋板閥爐內保溫 熔爐投料生產時，設置較低且固定不變的排氣 溫度，當投料機停止投料 15 min 時，熔化燒嘴全部 變小火 （注意，15 min 是根據實際爐腔內鋁料被完 全熔化而定），以節約燃?xì)饪蘸摹?nbsp;

2.2.2 增加清理前熔化功能 在熔爐控制柜設置一個清理前熔化按鈕并在 程序中進行改造，需要清爐時，按下按鈕，PLC 開始 計時燃燒，屏蔽排氣溫度控制影響，15 min 大火燃 燒，時間到達后自動關閉燒嘴，操作工進行清爐操 作。

 2.3 保溫室單獨助燃風機設計 增加保持燒嘴助燃風機，設計功率 3 kW，與設 備配備的 15 kW 風機獨立并行運行。當停止投料 15 min 時，熔化燒嘴全部變小火，再持續 15 min 內 沒有投料時，關閉 15 kW 大風機，只有一臺 3 kW 的 小風機工作，供應保持燒嘴（程序中需改動保持燒 嘴單獨點火時，仍舊可以燃燒準備）。

3 熔化爐節能改善效果

3.1 節約燃?xì)庀慕y(tǒng)計分析

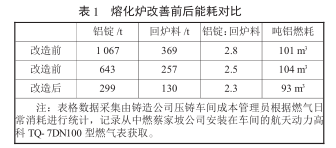

實施改善方案前后，統計車間現場熔化爐同等比例的鋁料燃?xì)庀那闆r，如表 1（以下數據僅表示以當?shù)厝細鉄嶂禐榛A(chǔ)的數據采集）。

從表中可以看出，鋁錠與回爐料比例越高，燃?xì)庀脑缴?；鋁錠：回爐料 =2.3 時，改造前，噸鋁燃耗＞104 m 3 ，改造后，噸鋁燃耗 =93 m 3 ，噸鋁燃?xì)庀墓?jié)約＞11 m 3 ，節能效果＞10.6%.

3.2 節約電能消耗分析

熔化爐在非滿負荷運轉情況下，根據車間生產實際，實行兩班制生產，其余一個班次鋁水保溫。實施改善前后，車間內熔爐用電使用情況如表 2 所示。結合車間生產實際，周末放假期間以及節假日期間，只保持小風機運轉，按照每月平均放假 5 天計算，節約電耗96 （度）×3 （班次）×5 （天）=1440度，每月節約電： （13.5×2+96）度×25 天 +1440 度 =4 515 度。

4 結 論

通過對熔爐硬件方面和軟件方面的設計改善，在車間生產任務不飽滿，熔爐非飽和熔化狀態下，熔化爐節能效果顯著。在實際應用中，隨著車間生產噸位提升，熔化投料量及放鋁水量增多，增加的排煙控制蝶閥還可降低熔化室內熱損失，可提升熔化效率；熔化程序方面的改善，有效地減少了空燒熱損，對于熔化效率的提升也有很大作用。
