高強度鋁合金 (7XXX 系列 ) 是航空航天領域的主要結構材料，其具有密度低、強度高、熱處理好等優點。隨著現代航空航天工業的不斷發展 , 對高強度鋁合金的強度和綜合性能也提出了更高的要求。因此 , 材料工作者不斷采用新的鑄造技術 , 改善鑄造設備和控制系統,通過改變合金成分的優化設計,并采用阻塞的新方法 , 開發了各種新型超高強度鋁合金。與國外相比，我國高強度鋁合金的研究起步較晚，整體技術水平還不足以完善基本理論，技術和設備相對落后。為了縮短與國外的差距，趕上世界先進水平，高強度鋁合金開發人員肩負重任。

1 對我國超高強鋁合金鑄造技術及裝備控制系統現狀的分析與認識

1.1 超高強鋁合金鑄造技術

1.1.1立式半連續鑄造

半連續鑄造工藝過程如圖1 所示。

采用半連續水冷鑄造技術生產高強度鋁合金板坯的優點是鋼坯質量高，成型能力好，單機生產能力大。缺點是超高強度鋁合金的兩相區域更寬。其合金元素含量高 ( 超過合金總質量 14%)。大量合金元素以化合物和共晶相的形式存在于晶界，導致裂紋和偏析傾向嚴重。目前，美國 80% 的軋制產品都采用這種技術。Al-zn-m g-Cu 是一種具有水冷半連鑄工藝的超高強度鋁合金。

1.1.2 氣滑鑄造

氣滑鑄造是近年來鋁合金半連鑄的一種先進技術。原理是在澆鑄過程中 ( 見圖 2), 壓縮空氣和潤滑油通過模具石墨環的內壁上形成氣體膜石墨環 , 在金屬液膜的約束下, 石油和天然氣在結晶器凝固殼中,二次冷卻水 ,形成鑄錠。氣滑鑄造技術的優點是澆注速度快，鑄造表面光滑。缺點是只能提高坯料的表面質量，而不能改善內部組織。高成本的生產是由于高成 本 的多 孔 石墨 結晶器和 產生蒸汽的油。華盛頓州的 Wagstaff公司開發了一種獨特的空氣SipTM 模 子的特性，以生產廣泛的合金和高質量的鋼錠。氣滑錠的晶粒尺寸要比普通的熱頂鑄造薄得多。特別是“渦輪 CRT”系統可以用來改變澆注冷卻水的水流和冷

卻能力。

1.1.3 電磁鑄造 (EMC)

電磁鑄造是使用電磁力來代替正常的半連鑄方法來支持熔體，然后直接水冷卻形成錠 ( 見圖 3)。其工作原理為:當交流電通過感應線圈 6 I1,I2 鑄錠中誘導液 5點, 在當前 I1 和 I2 要求產生磁場的液柱內外圍 ( 不管如何交流電 ) 總是力 f。這就是所謂的“電磁壓力”或“電磁推力”。

1.2、高強鋁合金鑄造裝備及其控制系統鋁合金鑄造設備及其控制系統包括鑄造模具、鑄造機和鑄造設備控制系統。

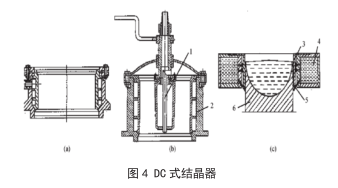

1.2.1高強鋁合金鑄造結晶器根據鑄造工藝，可將結晶器分為直接水冷 (DC)澆鑄模具、熱頂鑄造模具和電磁鑄造模具。直接冷連鑄技術早已出現。所使用的結晶器的結構也相對簡單，即通常由內套和外套組成，內套和內套是冷卻水通道，見圖 4。在高強度合金和超高強度鋁合金結晶器的鑄造中，有一個縫隙，主要用于防止側裂。為了防止扁錠的裂紋，超高強度合金扁錠的寬度和厚度比控制在 4左右。

a- 鑄造實心圓滿錠結晶器；b- 鑄造空心圓滿錠結晶器；c-扁錠結晶器1-芯子；2- 結晶體本體；3- 內套；4- 水套；5-二次冷卻水；6- 鑄錠

電磁鑄造是一種采用電磁力代替結晶器的新型連鑄方法。該結晶器是用來給傳統的結晶器添加感應線圈和電磁屏蔽系統。

1.2.2 高強鋁合金半連續鑄造機

半連續鑄造機包括:鑄造平臺、升降臺、傳動裝置、鑄錠底座、水冷系統。鋁合金半連續鑄造機的產量是 : 鋼絲繩傳動鑄造機，螺旋傳動鑄造機 , 液壓鑄造機 , 鏈驅動鑄造

機等。因?yàn)閼冶蹅鬏數奶攸c(diǎn)和支持結構 , 螺桿鑄造機不適合多個同時錠鑄造。垂直半連續鑄造機牽引動力可分為液壓缸式、鋼絲繩型和螺旋型。鋼絲繩傳動半連鑄機和液壓半連續鑄造機，用于超高強度鋁合金扁錠鑄造設備。鋼絲繩連鑄機結構簡單。但是由于鋼絲繩的快速磨損，鋼絲繩的牽引和澆鑄速度較差，從而影響鋼錠的質量。

1.2.3 鑄造設備控制系統

連鑄設備控制系統直接關系到連鑄坯的質量。連鑄工藝的自動化可以實現高質量、高產量、低消耗，提高連鑄生產的經濟效益和社會效益。早期的連鑄設備通常簡單的控制系統 ,如水晶液面控制系統、牽引裝置控制系統等。近年來,隨著電子技術和計算機技術的發展,許多大型連鑄設備取得了全面的在線控制,一種新型的熱頂鑄造等瓦格斯塔夫公司沒有準備,以及合適的zi Hazelett致命獵人公司，例如一些新的有色合金連鑄和軋制設備。該控制系統的特點是:連續鑄造和軋制設備的控制系統被稱為 PIC(Properzi Integrated Control) 系統。該控制系統由 PIC 控制，實現了連鑄過程的數字控制。它提供了一套完整的人機界面軟件，實現了真正的在線控制 ( 在線控制 )。

2 積極采用先進的超高強鋁合金鑄造技術及裝備控制系統，以促進其可持續發展高強度鋁合金具有密度低、重量輕、化學成分復雜等特點。這是近年來我國輕質結構材料研究與開發中所研究的一種新型鋁合金材料。它在中國航天工業中得到了廣泛的應用。研究的發展主要有以下兩部分:

2.1國外研究和發展?fàn)顩r

在研究鋁鋅鎂合金的基礎上，研制了高強度鋁合金。但由于合金的耐蝕性較低，在實際工作中沒有應用。隨后，通過加入錳、鉻、鈦合金等微量元素，提高合金的抗應力性和耐蝕性，并首次應用于飛機零部件的制造。最后，一些西方工業發達國家已經開發出一種高強度鋁合金，其含氮量高達 8%，采用噴霧技術，在運輸中得到了廣泛的應用。

2.2國內研究和發展?fàn)顩r

由于我國超高強度鋁合金的開發和應用起步較晚，高強度鋁合金的發展技術和鑄造工藝并不完善。目前，我國所有鋁合金產品均已進入實際應用階段。這些合金中有幾種是在航空航天的敏感領域制造的。近年來，由于中國高強度鋁合金工人的不懈努力和創造，高強度鋁合金將被開發。我相信在不久的將來，中

國的高強度鋁合金業務將會邁向更高的臺階。

3 結語

雖然中國的航空航天工業提高了強度鋁合金的強度和綜合性能的要求,但是在我國,研究和技術仍處于高強度鋁合金的發展時期。其整體水平相對落后，技術和基礎理論不完善。為解決這些實際問題，應積極研究和探索，結合實際情況，改進金屬材料，創新采用新堵法、成型和熱處理工藝，研制出各種新型超高強度鋁合金。
